Dimmen ist im modernen kommerziellen Beleuchtungsdesign keine optionale Funktion mehr – es ist zu einem entscheidenden Bestandteil der intelligenten Gebäudeinfrastruktur geworden. In Büros, Einzelhandelsumgebungen, Hotels, Krankenhäusern, Bildungseinrichtungen und gemischt genutzten Gewerbeflächen beeinflussen Dimmersysteme mittlerweile nicht nur Energieeinsparungen, sondern auch den Komfort der Bewohner, die zirkadiane Gesundheit, die Betriebseffizienz und das langfristige Gebäudemanagement.

Moderne Baunormen wie Titel 24, ASHRAE 90.1 und verschiedene internationale Vorschriften für umweltfreundliches Bauen verlangen zunehmend, dass Beleuchtungssysteme adaptive Steuerungsstrategien unterstützen. Dazu gehören Anwesenheitserkennung, Tageslichtnutzung, geplantes Dimmen und szenenbasierte Automatisierung. Einer der häufigsten Fehler bei kommerziellen Beleuchtungsprojekten ist jedoch die Annahme, dass alle Dimmlösungen ähnlich funktionieren. Das tun sie nicht.

Die Wahl des falschen Dimmprotokolls kann zu flackernden Leuchten, schlechter Dimmgüte, Treiberinkompatibilität, Problemen mit elektromagnetischen Störungen (EMV), eingeschränkter Skalierbarkeit und hohen Wartungskosten führen. Dies ist besonders wichtig in modernen LED-Beleuchtungssystemen, da die Dimmleistung stark von der Interaktion zwischen LED-Treibern, Steuerprotokollen, Verkabelungstopologie und Leuchtenkompatibilität abhängt.

Darüber hinaus ist das Dimmverhalten eng mit LED-Steuerungsmethoden wie PWM (Pulsweitenmodulation) und CCR (Constant Current Reduction) verknüpft. Beide Methoden beeinflussen die Flimmerleistung und die Einhaltung von IEEE 1789-2015, dem wichtigsten Flimmerstandard für LED-Systeme. Dieser Leitfaden bietet einen umfassenden technischen Vergleich der vier vorherrschenden Technologien: Triac, 0/1-10 V, DALI-2 und Casambi Wireless Mesh.

Technischer Überblick

Das Triac-Dimmen hat seinen Ursprung in der Glühlampenbeleuchtung und ist nach wie vor eine der ältesten Dimmtechnologien, die auch heute noch verwendet wird. Dabei werden Abschnitte der Wechselstromwellenform zerhackt, um die an die Last gelieferte Leistung zu reduzieren. Es gibt zwei Hauptmodi: Phasenanschnitt (Vorwärtsphasenschnitt) , der in älteren Systemen üblich ist, aber ein höheres elektrisches Rauschen aufweist, und Hinterflankenmodus (Umkehrphasenschnitt) , der aufgrund des sanfteren Dimmens und der geringeren EMI weitaus besser für LED-Lasten ist.

Verdrahtungslogik

Triac-Systeme verwenden Standard-Wechselstromverkabelung (L, N). Der Dimmer wird in Reihe mit der stromführenden Leitung installiert. Verkabelungspfad: Stromquelle → Triac-Dimmer → LED-Treiber → Leuchte . Im Gegensatz zu digitalen Systemen verfügt das Triac-Dimmen über keinen separaten Steuerbus, was die Erstinstallation vereinfacht, aber zu Einschränkungen bei der Wellenformqualität und dem Interferenzmanagement führt.

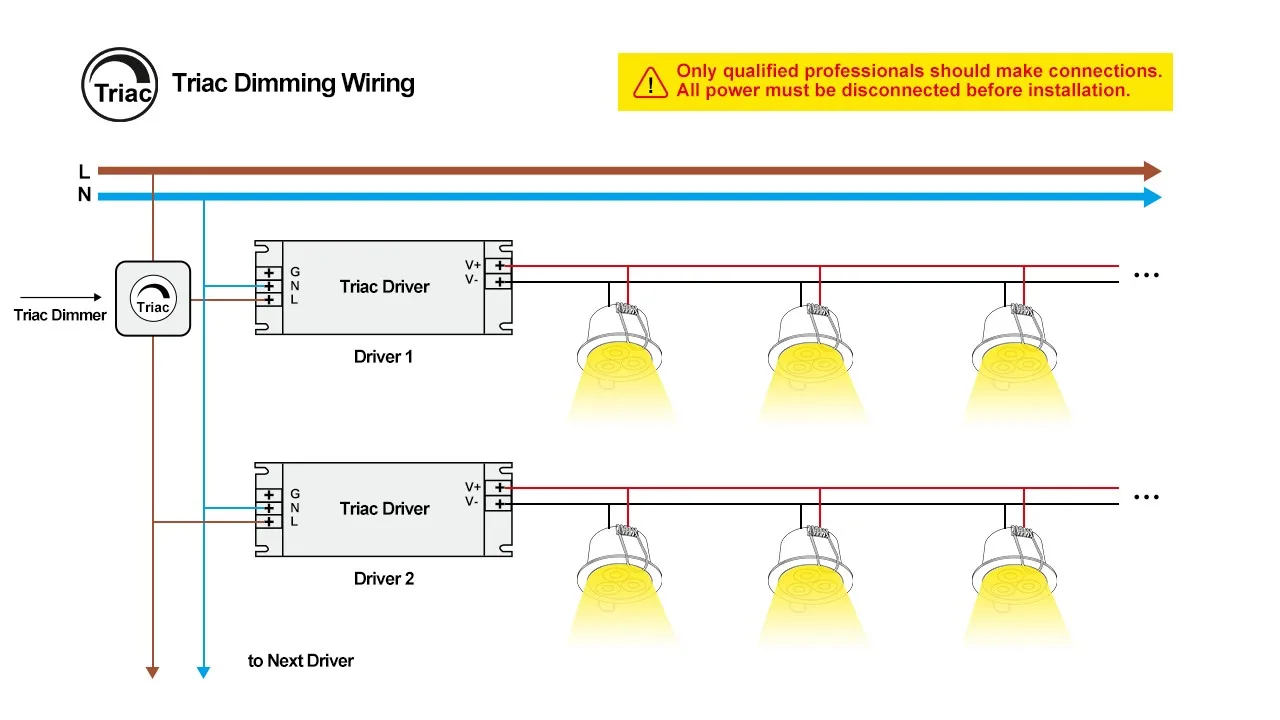

Abbildung 1: Triac-Dimm-Verkabelungslogik.

Technische Herausforderungen bei LED-Systemen

Moderne LED-Leuchten reagieren empfindlich auf die Wellenformqualität. Häufige Probleme sind Flackern bei niedrigen Dimmstufen und hörbares Summen. Ein gut konzipierter LED-Treiber muss die zerhackte Wechselstromwellenform genau interpretieren. Während Triac bei Nachrüstungen kosteneffektiv ist, wird es aufgrund seiner schwachen Kompatibilität und schlechten Skalierbarkeit in erstklassigen Gewerbebüros immer seltener eingesetzt.

0-10 V bleibt das Arbeitstier der kommerziellen Beleuchtung, da es Strom und Steuersignale (L, N, Dim+, Dim-) trennt. Durch diese Trennung wird sichergestellt, dass starke elektrische Störungen den Dimmbefehl nicht beeinträchtigen, was ihn für große Büros und Lagerhallen weitaus stabiler macht als Triac.

Quell- vs. Senkenlogik

Ein kritischer Fehlerpunkt in 0-10-V-Systemen ist das Missverständnis der Quellen- und Senkenlogik . In einem Quellsystem liefert der Controller die Spannung; In einem Sink-System liefert der Treiber die Referenzspannung. Eine unsachgemäße Kopplung führt zu Signaldrift und inkonsistenten Dimmwerten im gesamten Projekt.

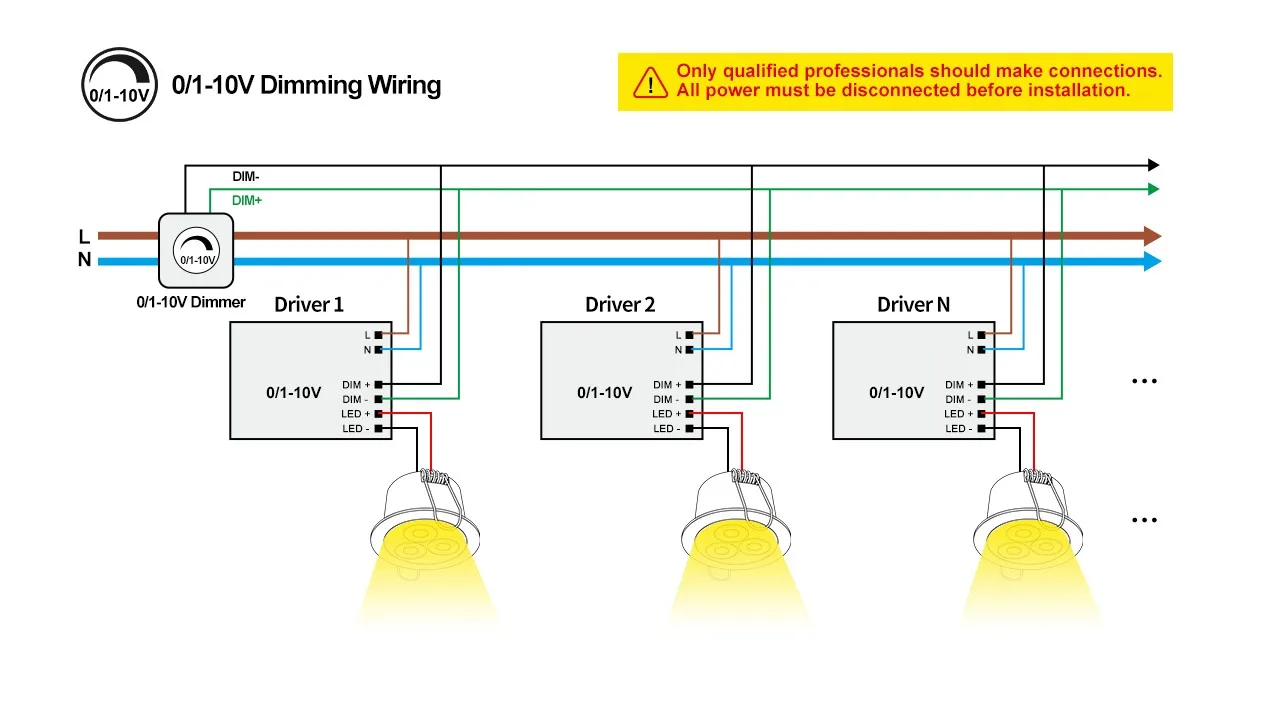

Abbildung 2: 0/1-10-V-Verdrahtungstrennung.

Kritisches Problem: Spannungsabfall

Bei Großprojekten wie Flughäfen oder Auditorien besteht bei 0–10 V die Herausforderung der Verschlechterung des Analogsignals. Über eine 100-Meter-Kabelstrecke kann die Signalspannung von 10 V auf 8,5 V abfallen, was dazu führt, dass Geräte am Ende der Leitung deutlich dunkler erscheinen als diejenigen am Anfang. MEP-Ingenieure müssen den Drahtquerschnitt und die Lauflängen sorgfältig berechnen, um dies zu verhindern.

DALI (Digital Addressable Lighting Interface) ist die bevorzugte Lösung für hochwertige Smart Buildings. Im Gegensatz zu analogen Methoden verwendet DALI digitale Befehle und ermöglicht so die individuelle Adressierung von Leuchten, bidirektionale Kommunikation und komplexe Szenenprogrammierung.

Systemkomponenten und Topologie

Ein DALI-Netzwerk erfordert einen Application Controller und eine Bus-Stromversorgung. Wie in Abbildung 3 dargestellt, ist der DALI-Bus polaritätsunabhängig , was Fehler bei der Feldinstallation drastisch reduziert. Ein DALI-Netzwerk unterstützt 64 Adressen, 16 Gruppen und 16 Szenen und ermöglicht so die chirurgische Kontrolle großer Gewerbegebiete.

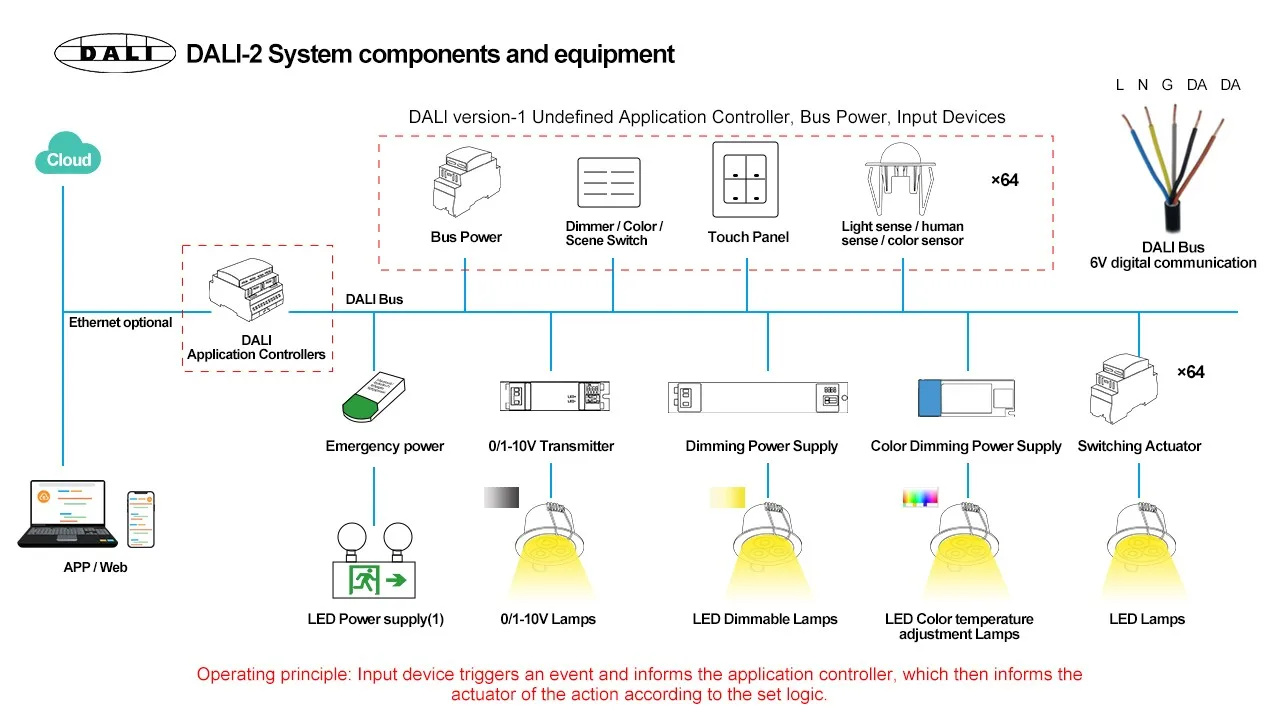

Abbildung 3: DALI-2-Ökosystem.

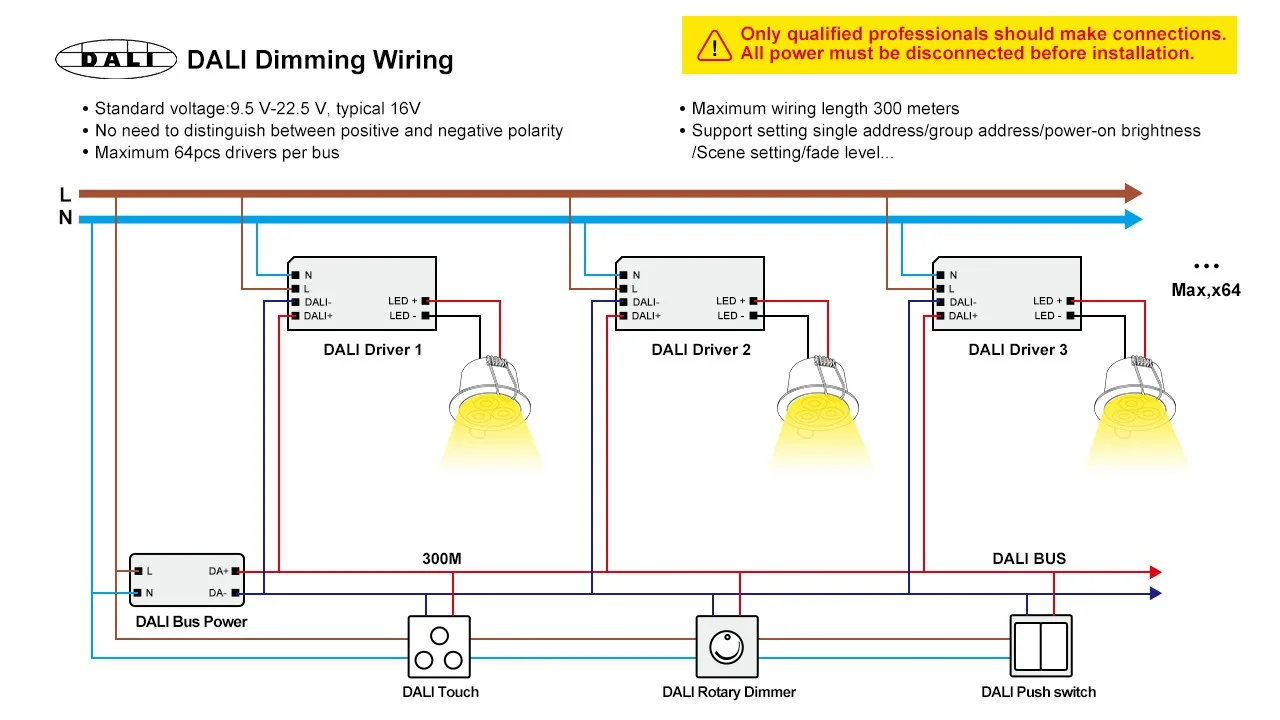

Abbildung 4: DALI-Polaritätsunabhängigkeit.

Bidirektionale Vorteile und Wartung

Die größte Kraft von DALI liegt im Feedback. Fahrer können ihren Status, Fehlermodi und Energieverbrauch an den Facility Manager zurückmelden. Dies ermöglicht eine vorausschauende Wartung in kritischen Einrichtungen wie Krankenhäusern und Firmengeländen und reduziert so Ausfallzeiten und Betriebskosten.

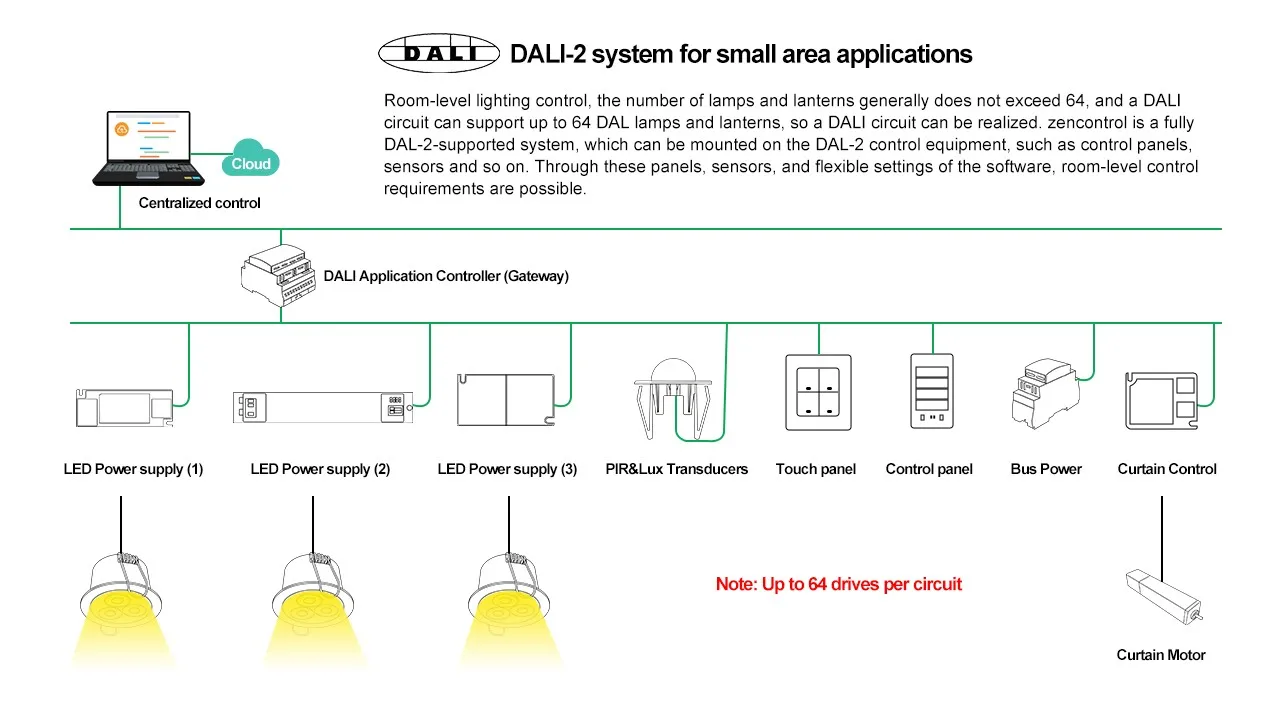

Abbildung 5: Anwendung auf kleinen Flächen.

Casambi nutzt ein selbstheilendes Bluetooth Low Energy (BLE) Mesh-Netzwerk, sodass keine Steuerverkabelung erforderlich ist. In Umgebungen, in denen sich die Grundrisse häufig ändern – wie Luxusgeschäfte oder flexible Büros – bietet Casambi unübertroffene Agilität.

RGB- und Tunable-White-Integration

Wie in Abbildung 6 dargestellt, zeichnet sich Casambi durch die Mehrkanalsteuerung aus und unterstützt RGB und Tunable White (CCT-Tuning). Dies ist von entscheidender Bedeutung für Human-Centric Lighting (HCL) , bei dem sich die Lichtfarbtemperatur dynamisch anpasst, um den menschlichen Tagesrhythmus zu unterstützen.

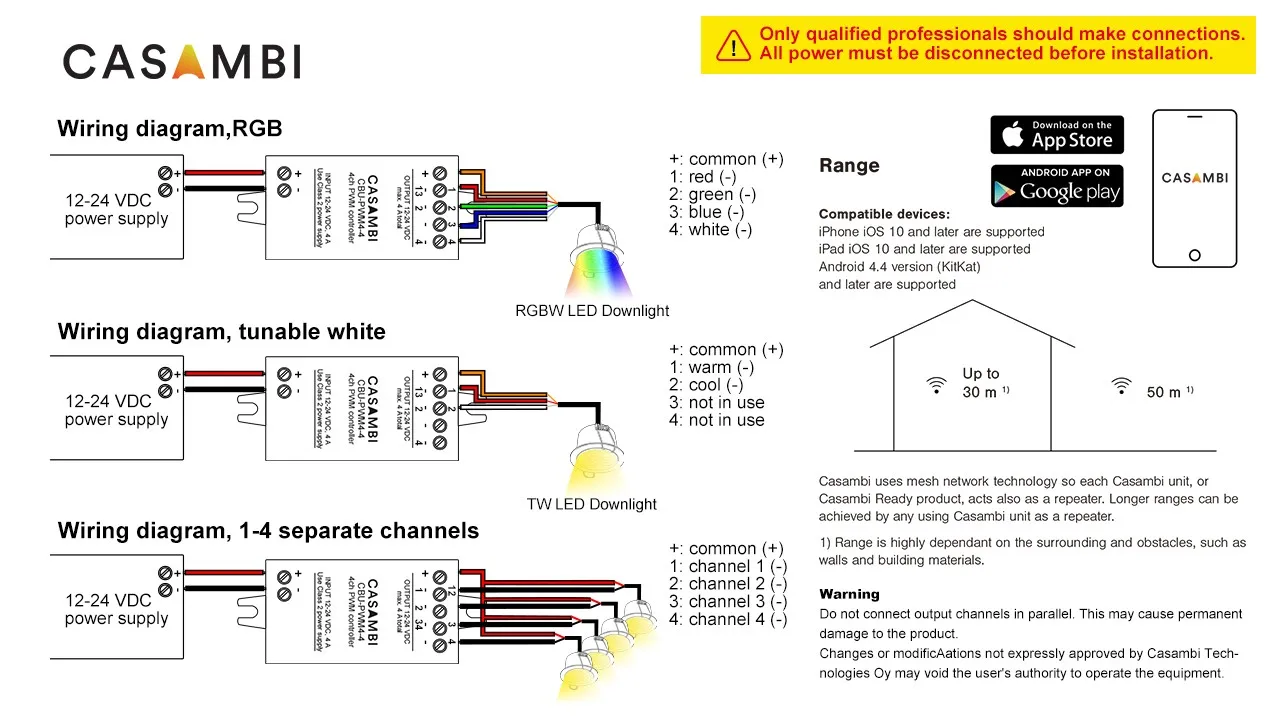

Abbildung 6: Mehrkanalsteuerung.

Bei allen kommerziellen Innenprojekten ist das Flickermanagement von größter Bedeutung. Eine minderwertige PWM-Dimmung kann Kopfschmerzen und Überanstrengung der Augen verursachen. Bei Synno Lighting entwickeln wir unsere Treiber so, dass sie die Standards IEEE 1789-2015 erfüllen oder übertreffen, um über den gesamten Dimmbereich ein „flimmerfreies“ Erlebnis zu bieten und den Komfort der Bewohner in hochfokussierten Umgebungen wie Krankenhäusern und Unternehmenszentralen zu gewährleisten.

Mit 15 Jahren branchenführender Fertigung bietet Synno Lighting mehr als nur Leuchten – wir bieten technische Systemlösungen. Wir verstehen die Nuancen von Dimmkurven und die Bedeutung der EMV-Kompatibilität. Ganz gleich, ob Ihr Projekt maßgeschneiderte LED-Treiber für die DALI-2-Integration oder spezielle 0-10-V-Setups für große Logistikzentren erfordert, unser technisches Team arbeitet mit Ihnen zusammen, um den Erfolg sicherzustellen. Unser Qualitätsanspruch wird durch strenge Tests in unserem Werk in Jiangmen untermauert, um sicherzustellen, dass jedes Produkt jederzeit eine professionelle Dimmleistung liefert.
